La marca "Total (5)" en la 5ª entrada indica que esta entrada se utiliza para medir el consumo eléctrico total. Sin embargo, dependiendo de la presencia o ausencia de conexión al TIC (Transmission d'Information de la Consommation), esta entrada puede utilizarse para medir el consumo eléctrico de una línea específica.
ℹ️ Hay dos escenarios posibles:

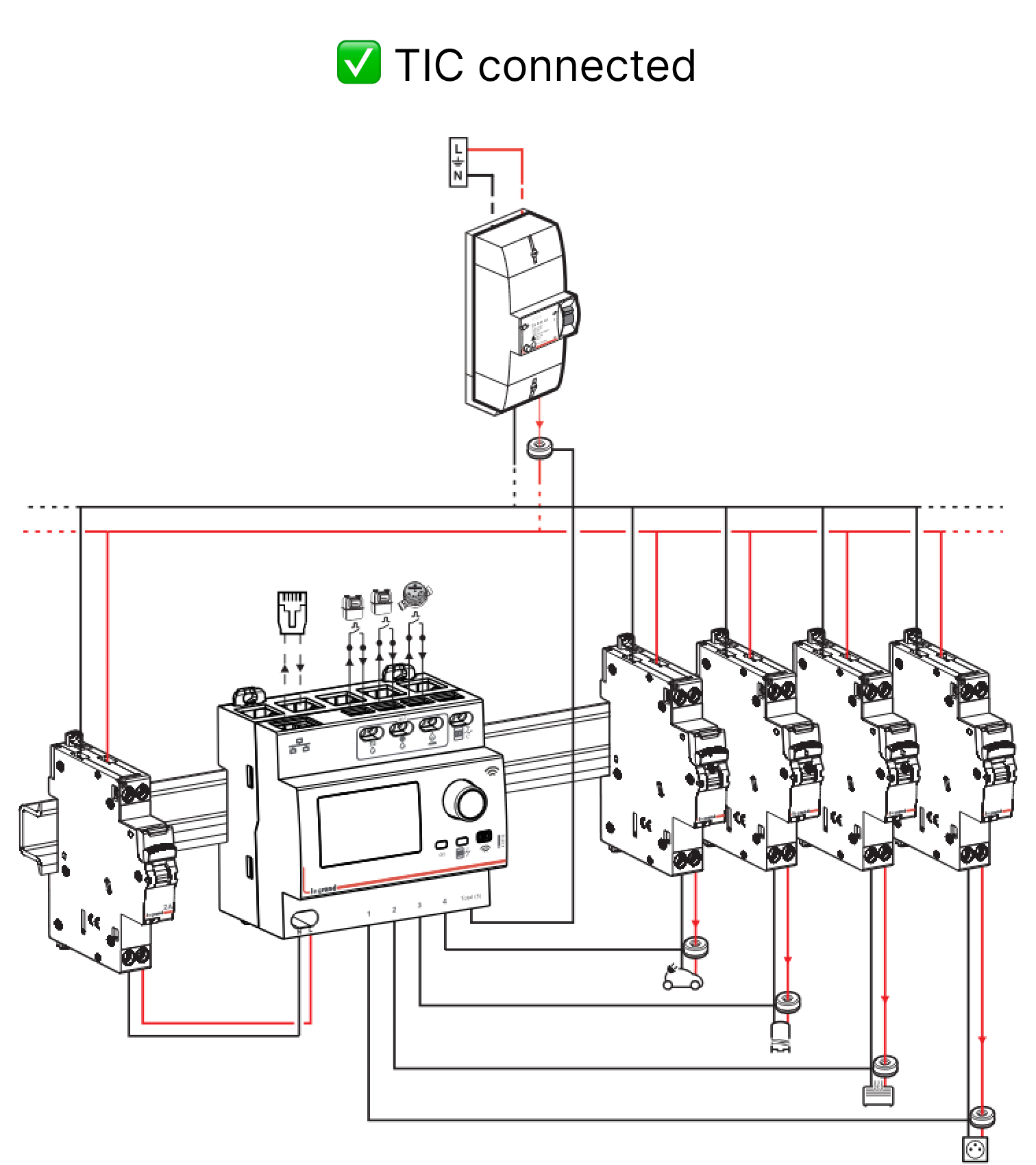

- Si el TIC está conectado y funcionando, la entrada 5 se convierte en una línea de medición para un circuito específico. En este caso, los datos de consumo total se obtienen directamente del TIC.

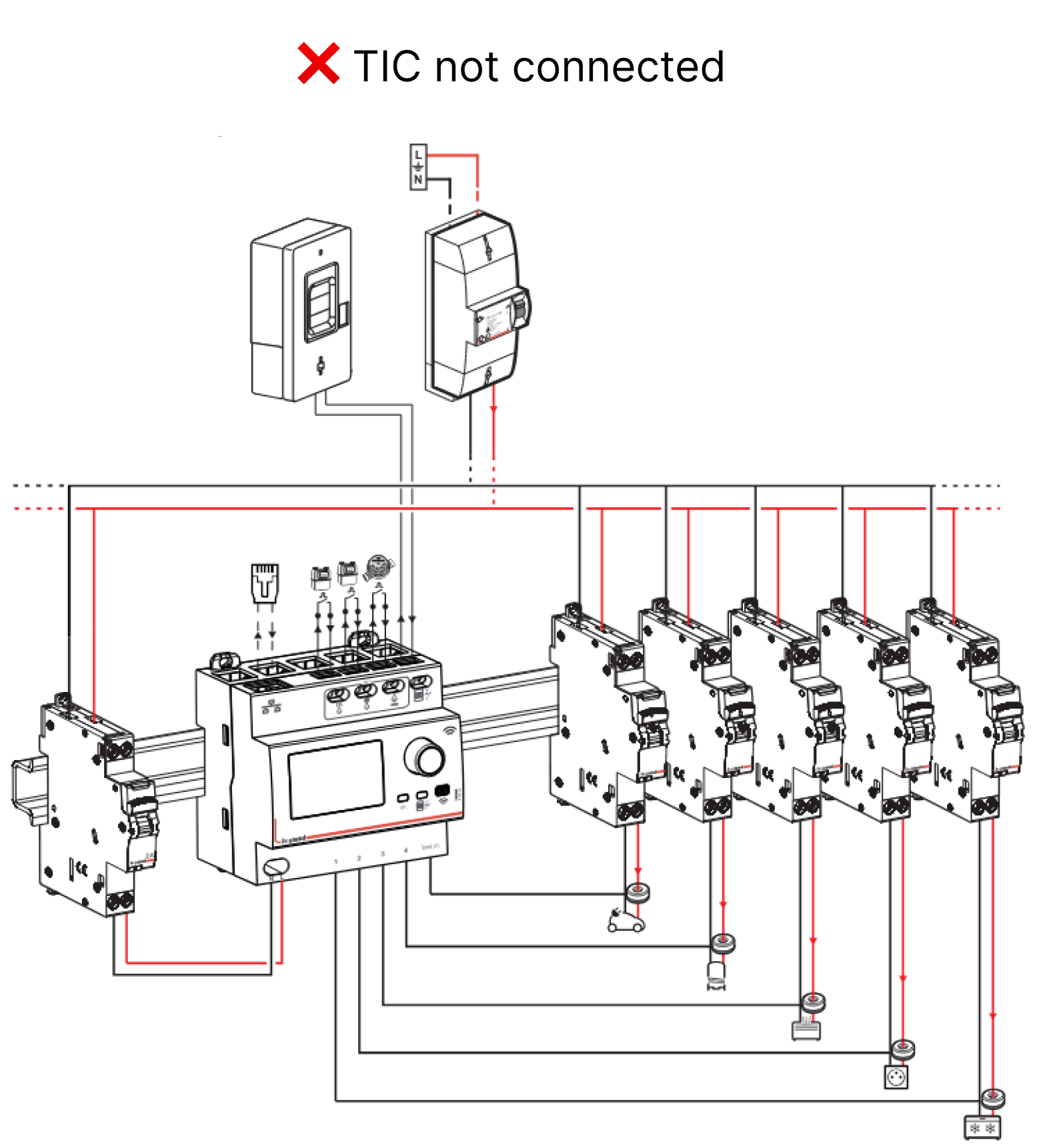

- Si el TIC no está conectado, conecte la entrada 5 al disyuntor principal. Esto permite medir el consumo eléctrico total utilizando el transformador de corriente asociado.
🔧 Esta configuración ofrece una gran flexibilidad al adaptar la medición del consumo eléctrico según las necesidades específicas del sistema.
