La marcatura "Total (5)" sulla 5ª entrata indica che questa entrata viene utilizzata per misurare il consumo elettrico totale. Tuttavia, a seconda della presenza o dell'assenza di connessione al TIC (Transmission d'Information de la Consommation), questa entrata può essere utilizzata per misurare il consumo elettrico di una linea specifica.
ℹ️ Sono possibili due scenari:

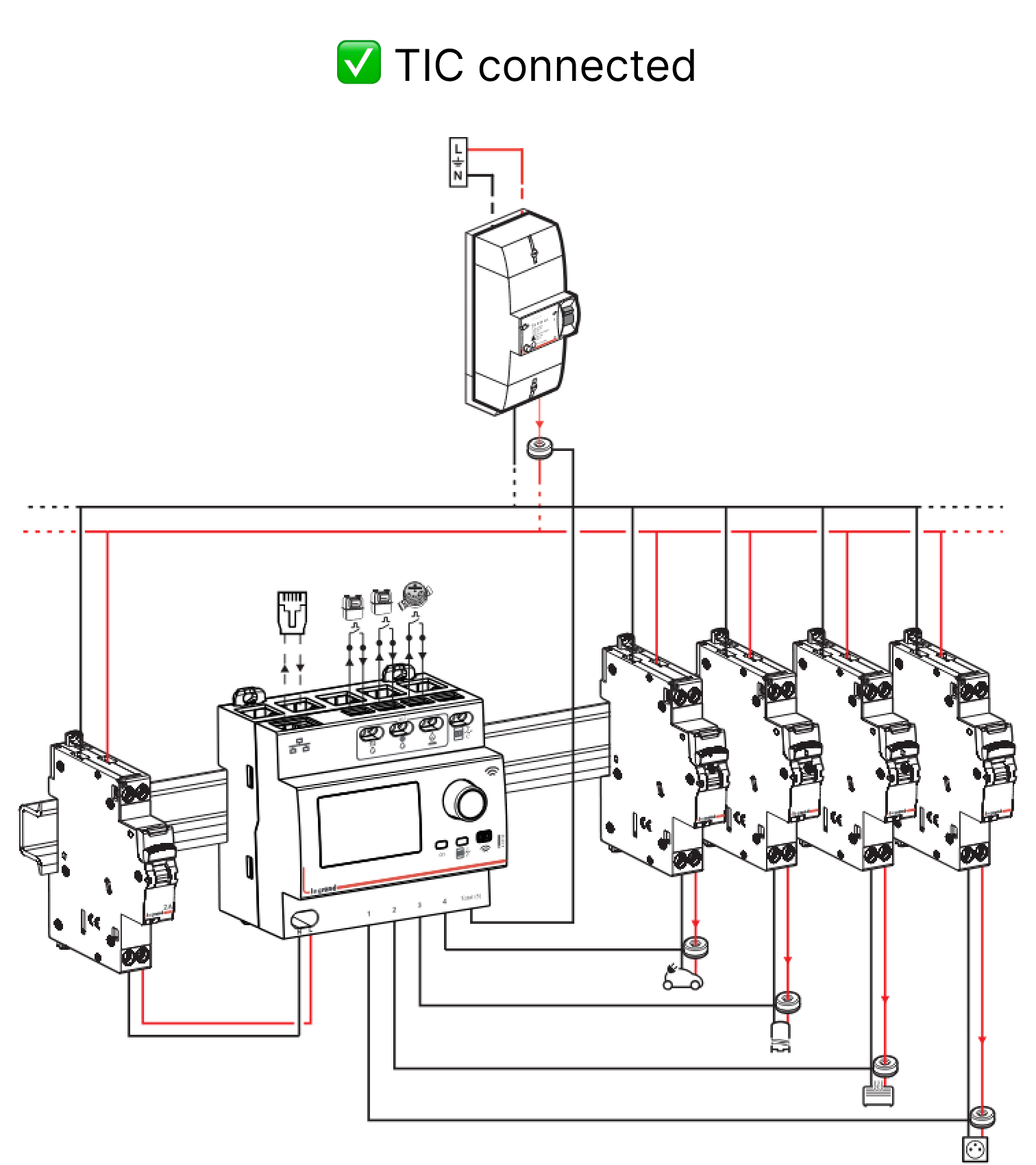

- Se il TIC è collegato e funzionante, l'ingresso 5 diventa una linea di misura per un circuito specifico. In questo caso, i dati sul consumo totale vengono ottenuti direttamente dal TIC.

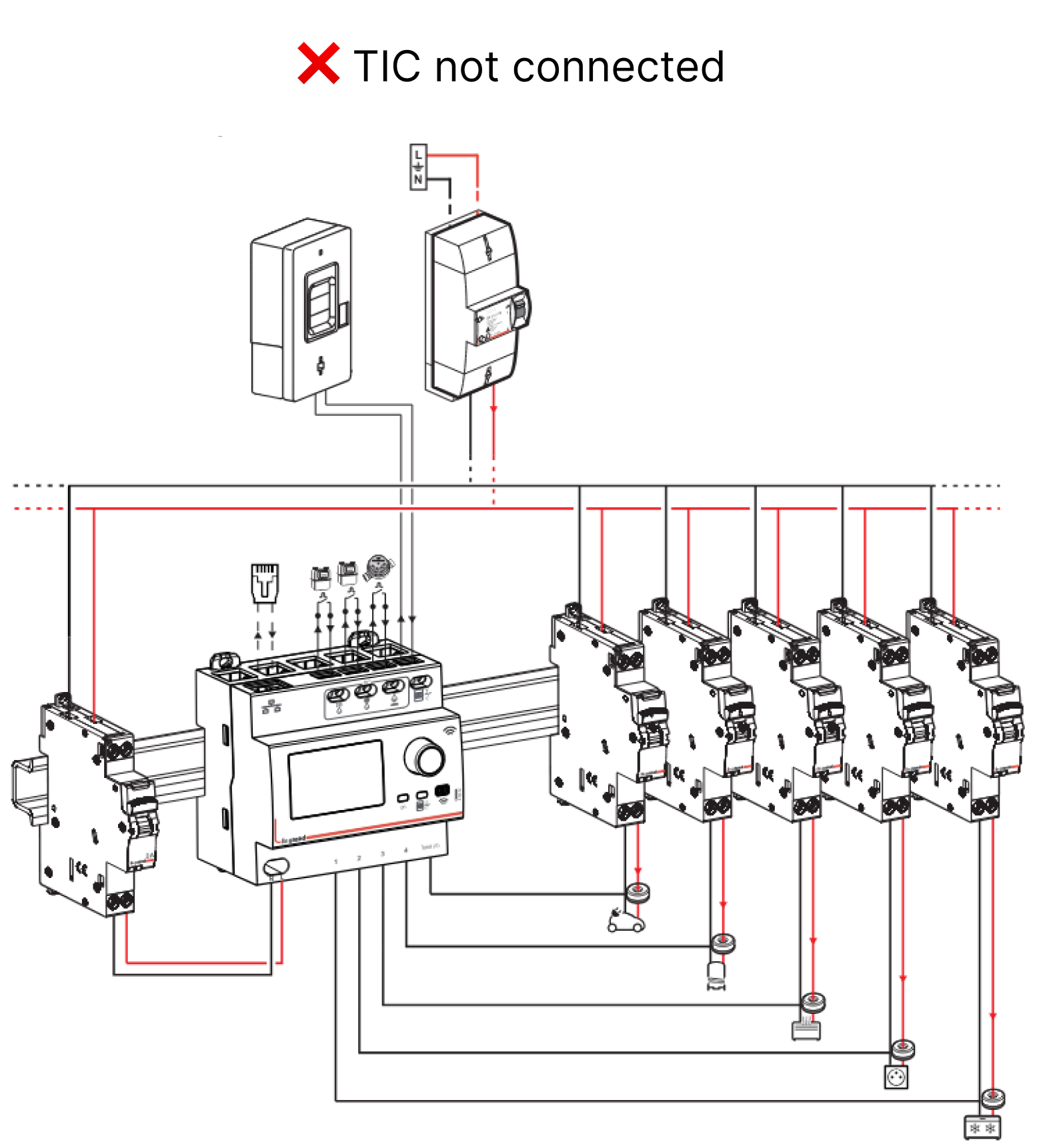

- Se il TIC non è collegato, collegare l'ingresso 5 al dispositivo di interruzione principale. Ciò consente di misurare il consumo elettrico totale utilizzando il trasformatore di corrente associato.
🔧 Questa configurazione offre una grande flessibilità adattando la misurazione del consumo elettrico alle esigenze specifiche del sistema.
